C Band 4 Port Circular Polarization Duplexer
C Band 4 Port Circular Polarization Duplexer.pdf
C Band 4 Port Circular Polarization Duplexer
【Product introduction】:
Contains OMT and 2 duplexers and 2 directional coupler.
【Technical indicators】:
1. FREQUENCY：3.40～4.20GHz (Rx)
5.85～6.725GHz（Tx）
2. VSWR：1.25:1 MAX
3. INSERTION LOSS：0.40dB MAX
4. AXIAL RATIO：0.4dB MAX
5. ISOLATION: Tx/Rx 85dB MIN
RX/TX 85dB MIN
TX/TX 20dB MIN
RX/RX 20dB MIN
6. INTERFACE：WR229（Rx）,WR137（Tx）
7. PRESSURIZATION：SEALED TO 2.0 PSIG
8. POWER HANDLING：5000W
9. WEIGHT：8.3KG

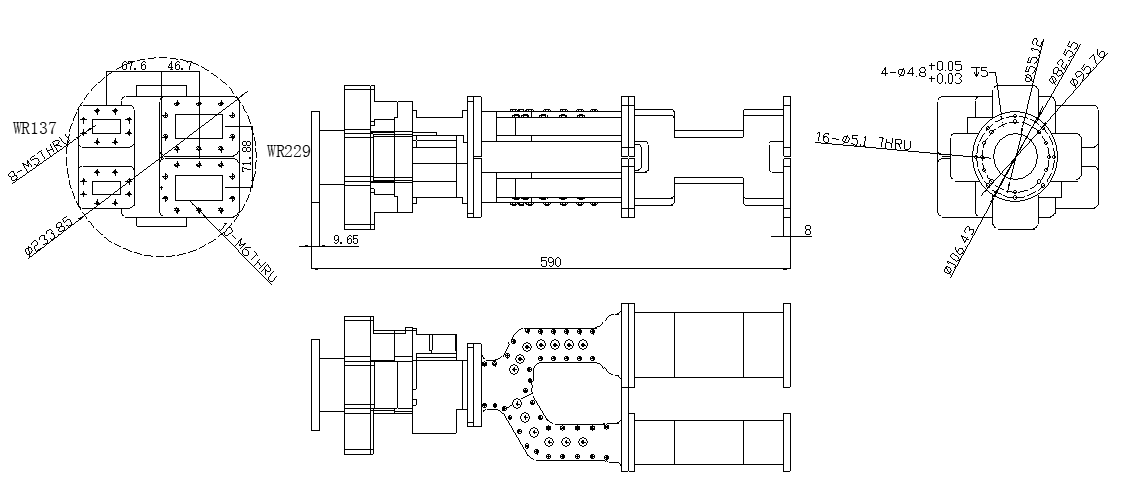

10. STRCTURE:
